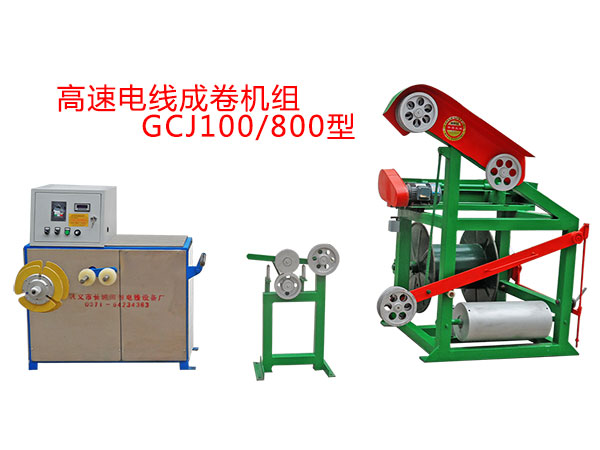

高速电线成卷机组GCJ100/800型

一、高速电线成卷机组用途：

高速电线成圈机(绕线机)适用于电线成圈及打扎。该产品生产效率高、排线质量好，解决了业界小截面电线电缆成圈打扎与大线盘联动生产的难题。

二、高速电线成卷机组其产品具有以下特点：

1、装、卸收线盘快速、方便。放线自动刹车不乱线。放线盘采用升降机构，减轻人工劳动。
2、自动排线、成盘成圈速度快。
3、电线成圈后，可迅速捆扎与轻松取下，效率高，用时短。
4、排线整齐、美观。

三、高速电线成卷机组技术参数：

1、线盘外径：Φ320mm
2、线盘内芯：Φ130mm
3、线盘宽度：50～80mm（可调）
4、成圈线径：Φ2.8～8mm
5、收线轴转速：0-280r/min（变频调速）
6、电机功率：2.2kw（变频器）
7、放线盘规格：PN630、PN800（根据用户线盘内孔制作）
8、自动排线平方：1.5、2.5、4、6、10（铝塑、铜塑电线单芯线径）
9、放线盘升降形式：丝杠式（电机1.5kw-4级）
10、放线盘安装形式：有轴式
