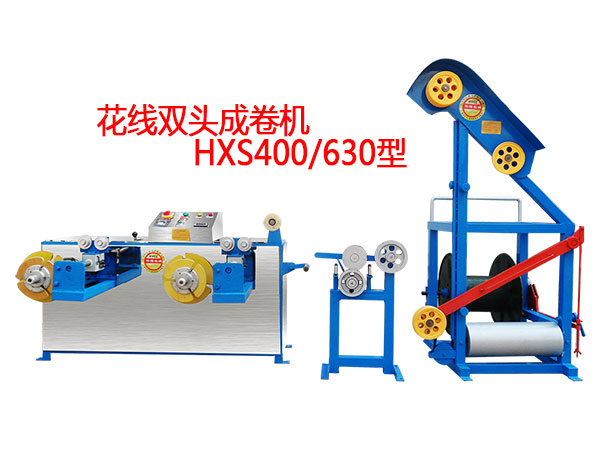

花线双头成卷机HXS400/630型









一、花线双头成卷机组用途：

花线双头成卷机组适用于圆线、扁护套线，扁光缆成圈的打扎。该产品生产效率      高、排线质量好，解决了业界圆线、扁护套线成圈打扎与大线盘联动生产的难题。

二、花线双头成卷机组特点：

1、装卸收线盘快速、方便。放线自动刹车不乱线。放线盘采用杠杆升降机构，减轻人工劳动。
2、排线采用排线器特殊装置、成盘打扎速度快。
3、电线成圈后，排线整齐、美观，可迅速捆扎与轻松取下，效率高，用时短。

三、花线双头成卷机组技术参数：

1、线盘外径：Φ320mm
2、线盘内芯：扁线圆线内芯直径：150mm
3、线盘宽度：50～100mm（可调）
4、花线成卷最大线径：4.2x2根，光纤直径：6.8×12mm
5、圆线线径范围（或平方）：3～8mm（1.5～102）（扁光缆 2×5mm  300米）
6、成卷打扎时间：花线100米30秒，扁光缆150米30秒
7、电机功率：2.2kw（2.2kw变频电机）
8、放线盘规格： PN400、500、630（根据用户线盘内孔制作）
9、放线盘升降形式：杠杆式升降盘具
10、放线盘安装形式 ：有轴式

四、花线双头成卷机组配置：

1、成卷主机1730×940×1010mm
2、计米300×500×840mm
3、630型放线机1150×950×1920mm
